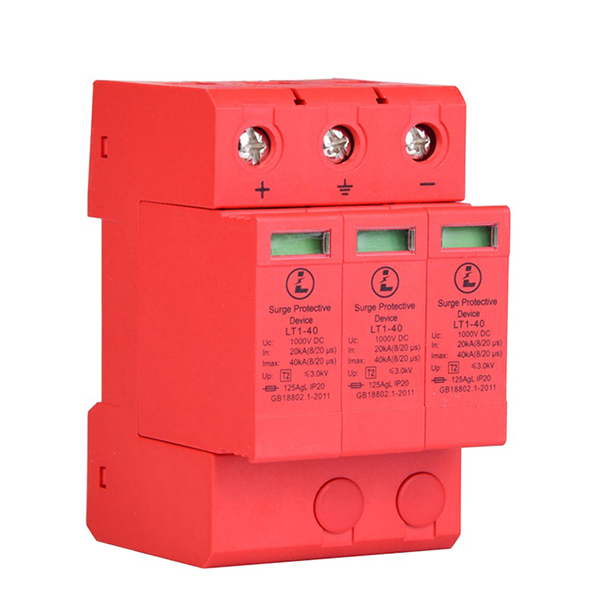

JUER Electric® ソーラー用1500V DC SPD 高電圧 DC 電源の過熱、過電流保護機能用に構築されており、太陽光発電 (PV) 電源システムの過渡保護にグレード C を提供できます。35 mm DIN レール取り付けを使用した製品、モジュールは独立して変更でき、取り付けと保守が簡単で、リモート通信が可能です。アラームインターフェイス (ドライコンタクト)、リモート監視を容易にするサージプロテクター。
| 公称太陽光発電システム電圧 | 500V/600V | 1000V | 1500V | |
| MCOV [UCPV] | 630Vdc/700v | 1170Vdc | 1200Vdc | |
| 最大システム放電電流 (8/20 μs) [lmax] | 40kA | 40kA | 30kA | |
| 電圧保護レベル[UP] | ≤2.5kV | ≤4.0kV | ≤4.5kV | |
| 5kAでの電圧保護レベル[UP] | ≤2.0kV | ≤3.5kV | ≤4.0kV | |
| 内蔵ヒューズの遮断容量/遮断定格 | 30kV/1000Vdc | 30kV/1000Vdc | 30kV/1200Vdc | |
| テクノロジー | 短絡遮断 (SCI) 過電流保護 | |||
| 動作温度範囲 [TU] | −40℃〜＋80℃ | |||
| 公称放電電流 (8/20 μs) [(DC+/DC−)> PE] [In] | 12.5kA | |||
| 応答時間 [tA] | <25ns | |||
| 動作状態/障害表示 | 緑(良好)/赤(交換) | |||
| 導体の定格と断面積: | 最小 | 60/70℃ 1.5mm²/14AWG ソリッド/フレキシブル | ||
| 最大 | 60/70℃ 35mm²/2AWG より線/25mm²/4AWG フレキシブル | |||
| 取り付け | EN 60715 に準拠した 35mm DIN レール | |||
| エンクロージャの材質 | UL 94V0 熱可塑性プラスチック | |||
| 保護の程度 | IP20 | |||
| 容量 | 3 モジュール、DIN 43880 | |||
| 規格情報: | IEC 6164311 タイプ 2、IEC 616431 クラス II | |||
| 製品保証 | 5 年** | |||
リモート接点信号
| リモート接点信号タイプ | 切替接点 |
| AC スイッチング容量 (ボルト/アンペア) | 250V/0.1A |
| DC スイッチング容量 (ボルト/アンペア) | 250V/0.1A; 125V0.2A; 75V/0.5A |
| 遠隔接点信号端子の導体定格と断面積 | 60/75℃ 1.5mm²/14AWG ソリッド/フレキシブル |
| 注文情報 | 上記のカタログ番号からご注文ください |
