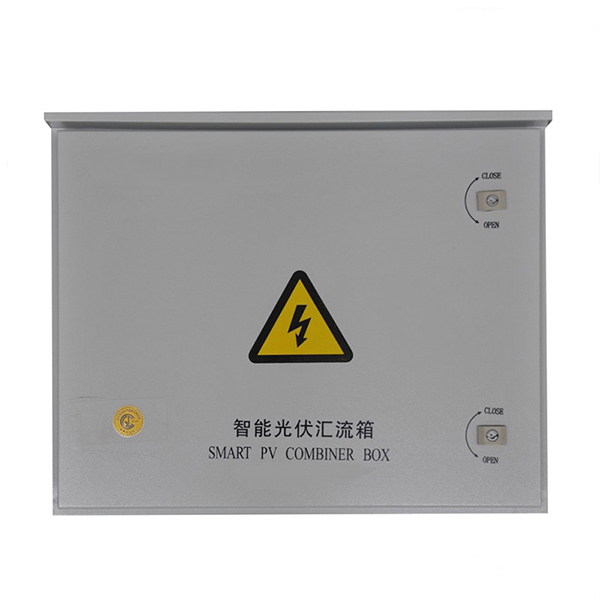

JuerElectric®太陽光発電アレイDCソーラーコンバイナーボックスバス合成DC 8 PVコンポーネントの入力1出力。各チャネルにはヒューズが付いています。出力側には、稲妻保護と回路ブレーカーが装備されています。 DC電源分布キャビネットとインバーターの入力配線を大幅に簡素化します。稲妻の保護、短絡保護、および接地保護を実現します。 PVコンビナーボックスは、2つのタイプに分かれています。インテリジェントPVコンビナーボックスには、監視ユニットが装備されており、各文字列の入力電流を検出し、内部温度を検出し、稲妻保護ステータスを検出し、回路ブレーカーステータスを検出し、出力電圧を要約します。
設計と構成太陽光発電アレイDCソーラーコンバイナーボックスCGC/GF 037：2014の技術仕様に厳密に準拠しています。
| 名前 | ZC-PV12/1 |
| システムの最大DC電圧 | 1000 |
| 各文字列の最大入力電流 | 15a |
| 最大入力文字列 | 12 |
| 最大出力スイッチ電流 | 160a |
| インバーターMPPTの数 | N |
| 出力文字列の数 | 1 |
| テストのカテゴリ | ‖グレード保護 |
| 公称放電電流 | 20ka |
| 最大放電電流 | 40ka |
| 電圧保護レベル | 3.8kv |
| 最大連続動作電圧UC | 1050V |
| ポール | 3p |
| 構造特性 | プラグプッシュモジュール |
| 保護グレード | IP65 |
| 出力スイッチ | DC分離スイッチ（標準）/DC回路ブレーカー（オプション） |
| SMC4コネクタ/DCヒューズ/DCサージプロテクター | 標準 |
| 監視モジュール/ダイオードの防止 | オプション |
| ボックス素材 | 金属 |
| インストール方法 | 壁取り付けタイプ |
| 動作温度 | -25℃ - +55℃ |
| 温度の上昇 | 2km |
| 許容相対湿度 | 0-95％、凝縮なし |
安全で、簡潔で、美しく、適用可能な太陽光発電システム製品をユーザーに提供します。

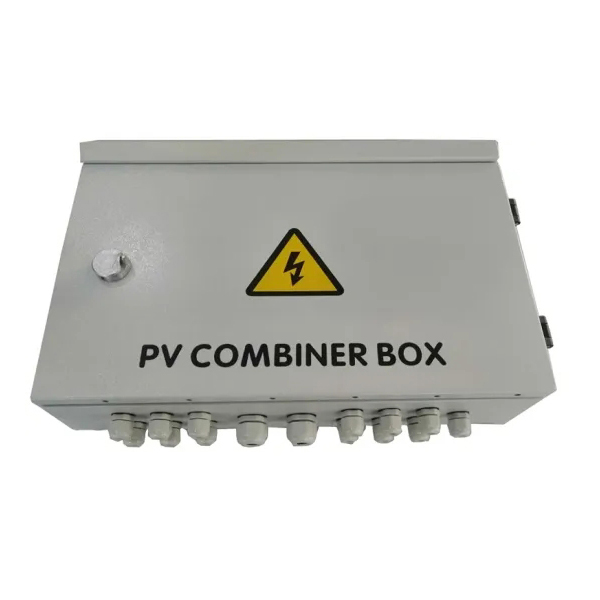

太陽光発電アレイDCソーラーコンバイナーボックスは、過酷な環境に適応する屋外の壁に取り付けられたタイプを採用しています。コアコンポーネントに加えて、もう1つはユーザーの要件でカスタマイズできます。
